Pomontażowe badania odbiorcze transformatorów wykonuje się po zainstalowaniu transformatora w miejscu jego pracy. Celem ich jest stwierdzenie czy transformator nie uległ uszkodzeniu w wyniku np. niewłaściwego transportu lub błędnego montażu.
Zazwyczaj pierwszymi pomiarami transformatorów są pomiary fabryczne – zakres badań i pomiarów zależny jest od procedur producenta, mocy transformatora oraz od tego co klient sobie zażyczy.
Kolejnymi badaniami transformatorów pomontażowe badania odbiorcze transformatora. Pomontażowe badania odbiorcze wykonuje się po zainstalowaniu transformator w miejscu jego pracy. Celem ich jest stwierdzenie czy transformator nie uległ uszkodzeniu w wyniku np. niewłaściwego transportu lub błędnego montażu.
Minimalny zakres badań odbiorczych transformatorów określony został w normie PN-E-04700 [1]. Dodatkowo należy się odnieść do wymogów producenta danego transformatora oraz dla większych jednostek, można się posłużyć publikacją [2], w której pozbierano standardy wiedzy technicznej i w sposób dość szczegółów opisuje zakres badań wykonywanych na transformatorach różnej mocy.
Pomontażowe badania odbiorcze transformatorów wg normy PN-E-04700
W punkcie 4.3 normy PN-E-04700 [1] określono zakres minimalny pomontażowych badań odbiorczych transformatorów. Zakres ten został pokreślony w 18 kolejnych punktach:
- Oględziny pomontażowe transformatora.
- Rezystancje izolacji uzwojeń transformatora olejowego
- Wskaźnik zmiany izolacji uzwojeń transformatora olejowego (R60/R15)
- Współczynnik stratności dielektrycznej izolacji
- Rezystancja izolacji uzwojeń transformatora suchego
- Rezystancja izolacji rdzenia
- Rezystancja izolacji kadzi
- Rezystancja uzwojeń transformatora
- Rezystancja rezystora uzimiejącego
- Olej transformatorowy
- Przekładnia i grupa połączeń
- Bezobciążeniowy przełącznik zaczepów
- Przełącznik podobciążeniowy
- Odpowietrzanie transformatora
- Pomiar współczynnika stratności i pojemności izolatorów przepustowych
- Pomiar prądów magnesujących
- Badanie stanu mechanicznego uzwojeń metodą udarów powtarzalnych
- Próba pracy transformatora

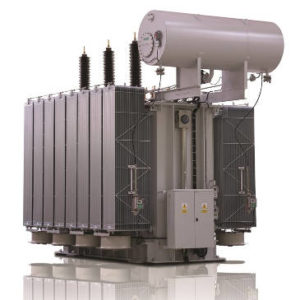

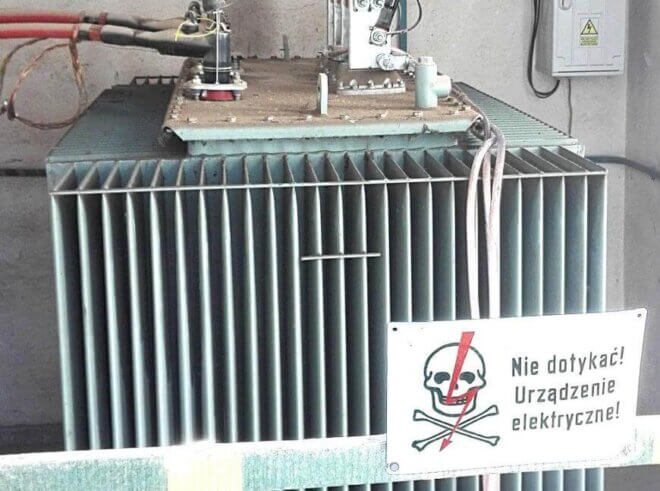

Oględziny pomontażowe transformatora
Mają na celu sprawdzenie czy montaż transformatora, osprzętu, napędu przełącznika zaczepów oraz układów chłodzenia i pomiaru temperatury, był przeprowadzony zgodnie z wymaganiami wytwórcy.
W szczególności należy zwrócić uwagę na:
- zgodność wykonania stanowiska transformatora z dokumentacją i przepisami,
- w przypadku transformatorów olejowych:
- szczelność kadzi i jego wyposażenia,
- nachylenie pokrywy kadzi od 2% do 4% – umożliwiające przemieszczenie się gazu do przekaźnika gazowo-przepływowego,
- drożność kurków do pobierania oleju do badań,
- poprawnego stanu przepustów oraz adsorbentu w odwilżaczu,
- odpowietrzenia transformatora, chłodnic, izolatorów przepustowych,
- stanu wszystkich zaworów,
- dobrej widoczności (dla obsługi) poziomu oleju w olejowskazie oraz wskaźnika położenia zaczepów podobciążeniowego przełącznika zaczepów,
- kompletność wyposażenia,
- ochrony antykorozyjnej – ubytków lakierniczych,
- prawidłowego uszynowania i uziemienia kadzi,
- wskazań termometrów wszystkich typów,
- działania funkcjonalnego sterowania układu chłodzenia i napędu przełącznika zaczepów,
- poprawności działania termometrów i grzałek w szafach sterowniczych,
- odstępów iskierników według wymagań koordynacji izolacji.
Ciąg dalszy artykułu w następnym poście.
Masz pytania? Szukasz sprawdzonego wykonawcy do badań odbiorczych?
Zadzwoń
Przywołane normy i przepisy dotyczące przeglądów eksploatacyjnych transformatorów:
[1] PN-E-04700:1998/Az1:2000 Urządzenia i układy elektryczne w obiektach elektroenergetycznych — Wytyczne przeprowadzania pomontażowych badań odbiorczych.
[2] Ramowa Instrukcja Eksploatacji Transformatorów. Energopomiar -Elektryka, Gliwice 2012.
